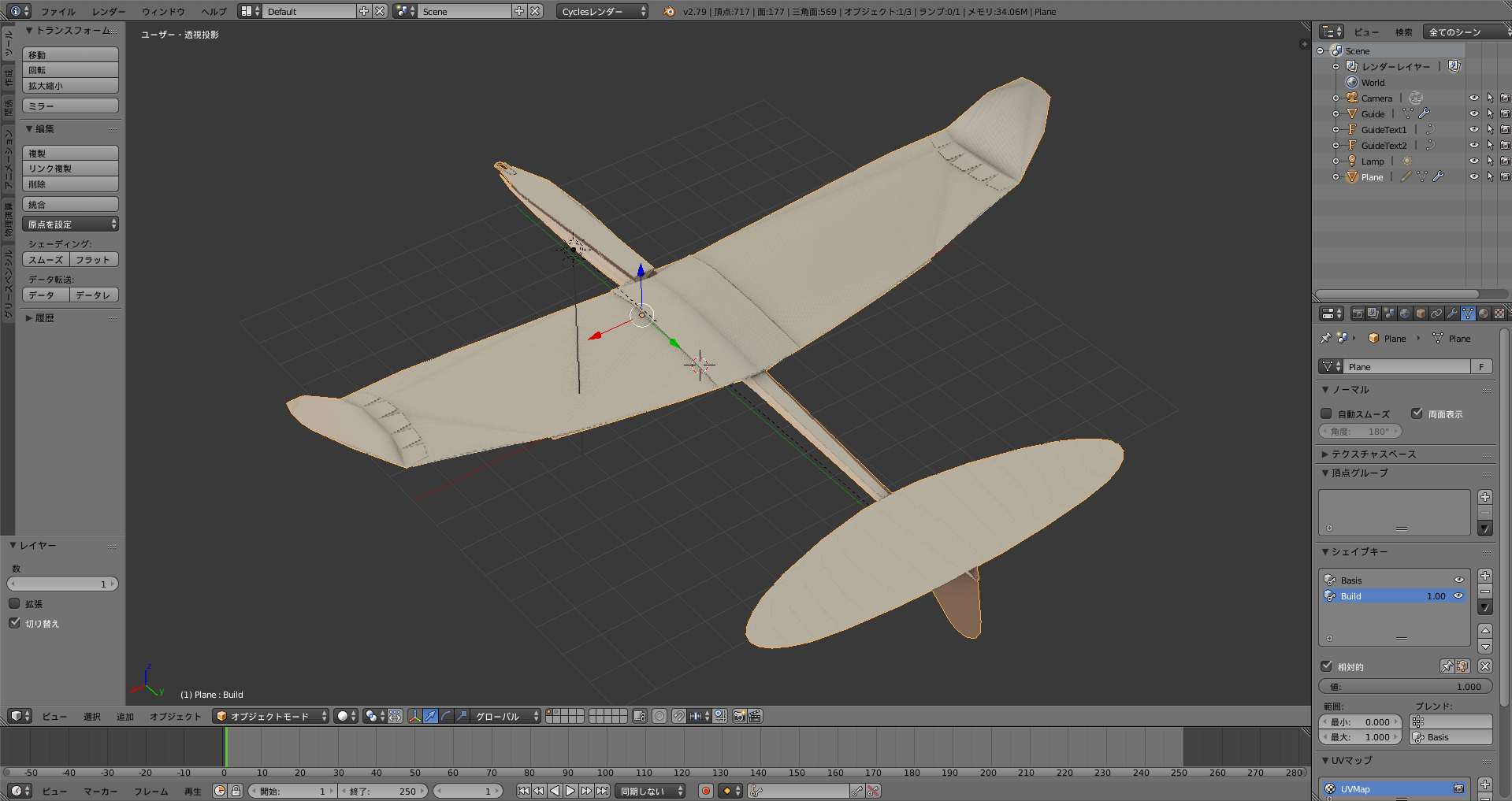

まあまあ飛ぶ紙飛行機です

　過去に作成したペーパープレーンを見つけたので公開したいと思います（折角なので）．Blenderでペーパークラフトが作成できるという一例程度に見ていただければ幸いです．

配布ページ

　利用に際しては特に制限は設けません．ご自由にお使いください．

blendファイルと設計図はこちら
OneDrive

設計図だけ欲しい人はこちら
ダウンロード（261KB）

　シェイプキーでパーツ毎にバラバラにしてみたりできます．組み立て作業の参考にお役立てください．その他，最低限飛ばすための調整方法等，簡易的なガイドもblendファイルに組み込んでいます．

デザインコンセプト

　まあ，この機体に関しては適当に設計したのでそこまで語ることはないんですよねえ． 何種類か試作機を作って一番飛んだものを改良しました（主に強度面）．
　胴体を三角柱状の立体形状にして軽量化＆強度確保くらいしか言及することが無いですねえ．垂直尾翼が下についてるのはただの見栄えで深い意味は無いです．

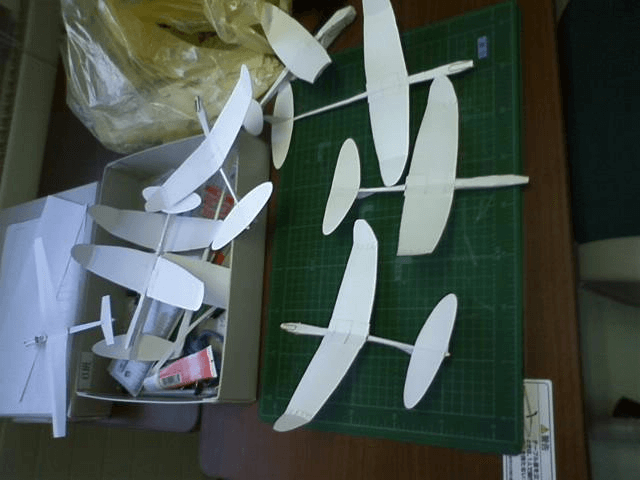

こんな残念な写真しか残ってませんでした

ペーパークラフトの作り方

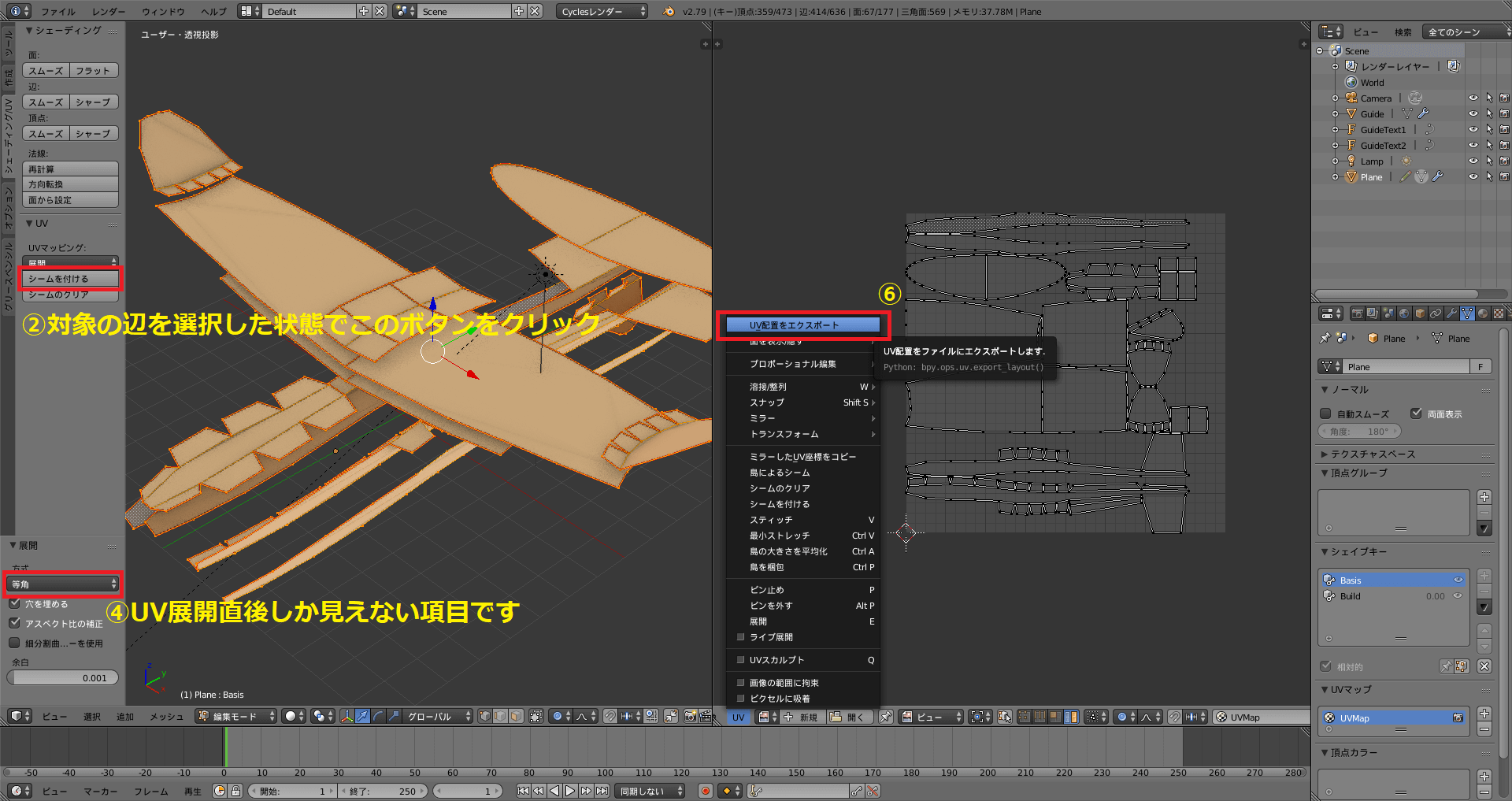

　最後にBlenderでペーパークラフトを設計する超お手軽な方法を紹介したいと思います．

1. 3Dのモデルを作成します
2. 切り取り線部にシーム線を設定します
3. 普通にUV展開します
4. UV展開直後に出てくる展開方式の項目を[等角]とする
5. [UV/画像エディター]でパーツの位置を調整します
   （当然パーツの形状は変えてはいけない）
6. [UV/画像エディター]＞[UV]＞[UV配置をエクスポート]から画像として設計図を出力します

とまあ，ざっとこんな感じです．
